SIA9198

SIA9198 是一款单声道数字输入 D 类音频功率放大器；

内置 15V 预充电自适应升压转换器，专为高效驱动小尺寸扬声器输出高峰值功率而设计，芯片支持 2.1V 至 9V 宽电压供电，最大功率达 12W；

芯片采用1.8V的Y 桥输出架构，小功率下依然保持优异效率，动态播放的功耗水平显著降低；

芯片集成电压与电流检测功能，实时监测扬声器工作状态，配合过温/过流/欠压等多重保护，全面保障扬声器与芯片安全。

芯片采用 0.35mm 焊球间距的 36 焊球 WLCSP 封装，可在 -40°C 至 +85°C 宽温度范围内稳定工作。

下载资料 样品申请

感谢您对聚芯微电子的关注，完成问卷下载资料

  • *姓名

  • *手机号

  • *邮箱

  • *公司

  • *您是否接受我们的销售人员进一步的与您联系

产品特性

  • 电源与管理

    VBAT 1节电池：2.1V至5.5V

    VBAT 2节电池：2.1V至9V

    VDDC（用于Y桥和数字核心）：1.8V

    VDDIO：1.2V/1.8V

  • 平滑包络跟踪DC-DC升压器12V，带15V预充电和可编程电池电流限制

  • 扬声器电压和电流检测

  • 输出功率（8Ω）：THD+N<1%时为7.4W

  • 效率（8Ω）： 500mW时为90%，3W时为84%

  • 低噪声：接收器模式5.7μV，正常模式12μV

  • 自动空闲模式检测：低空闲功耗

  • VBAT上200mVpp正弦波纹波时PSRR高达90dB

  • 低爆破音

  • 芯片保护：热折返、OTP、OCP、OVP、UVP、无时钟保护

  • 可配置的低电池保护

  • I2S/TDM接口：

    最多8槽TDM

    16kHz至96kHz采样率

    多种数据位宽：16、24、32位

  • 无需MCLK工作

  • SIA9198：待机铃声功能，可通过RING引脚触发，无需TDM或I2C即可播放预编程的铃声/序列

  • I2C控制：时钟最高1MHz，4个地址

  • 支持1.2V/1.8V IO

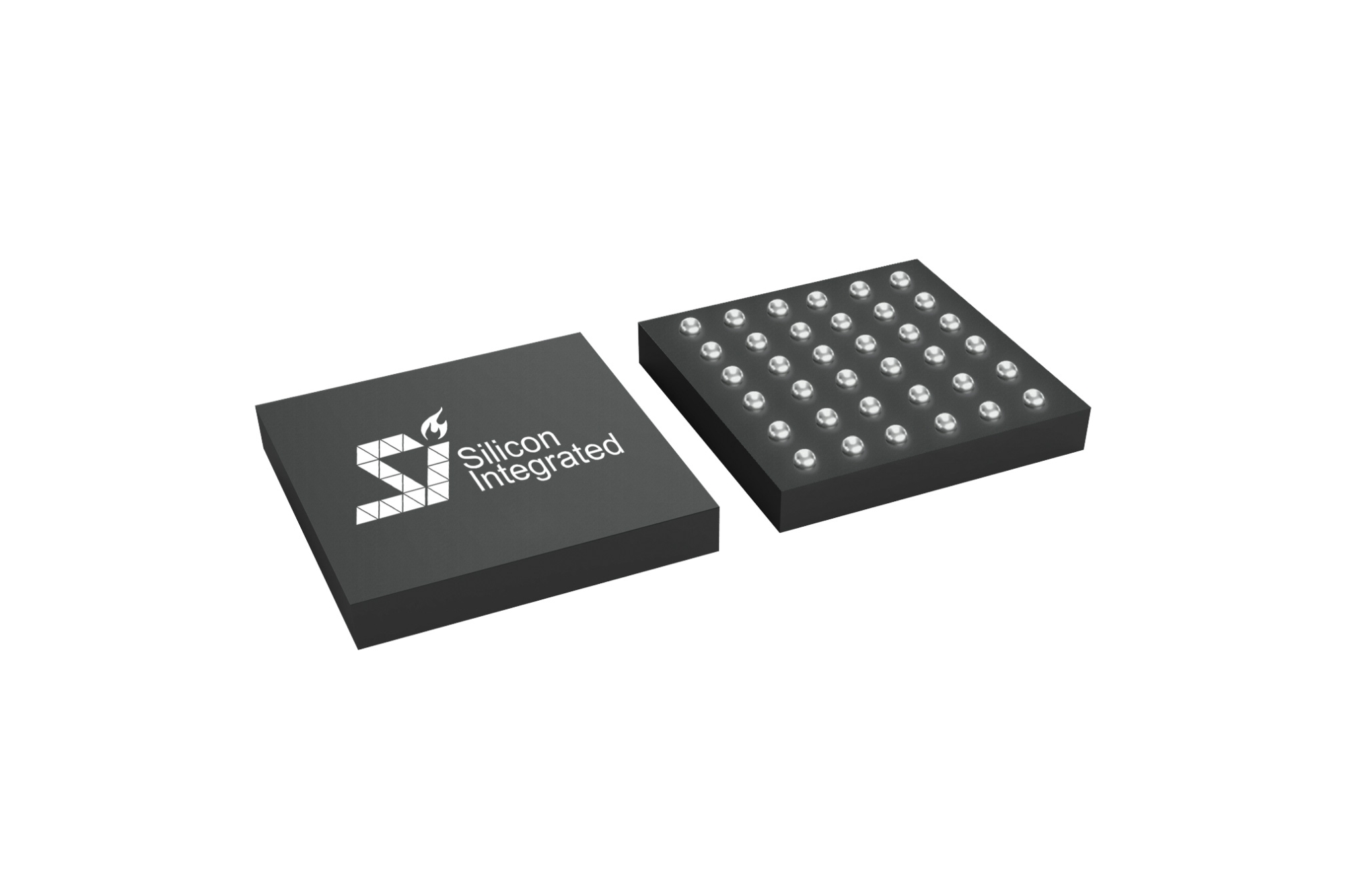

  • 36焊球WLCSP封装

应用场景

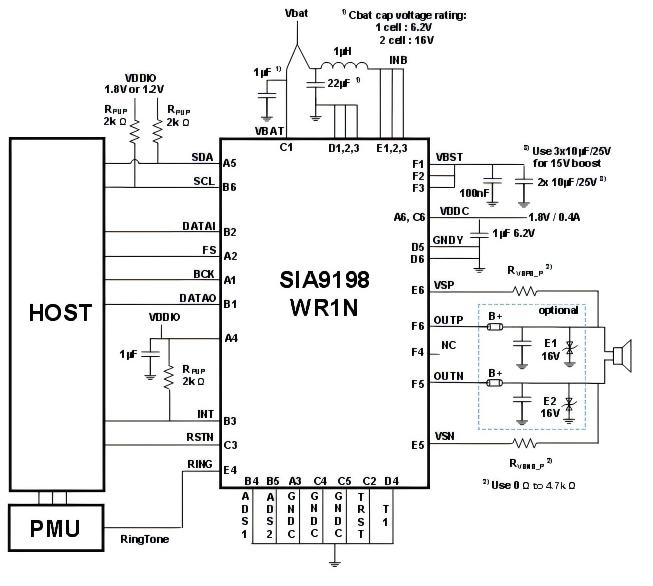

应用示意图
